Elektrische Eisenbahnen Kupferkettendraht
, hohe Tragfähigkeit Kupferkettendraht
, Elektrische Kettenleitungen aus Kupfer

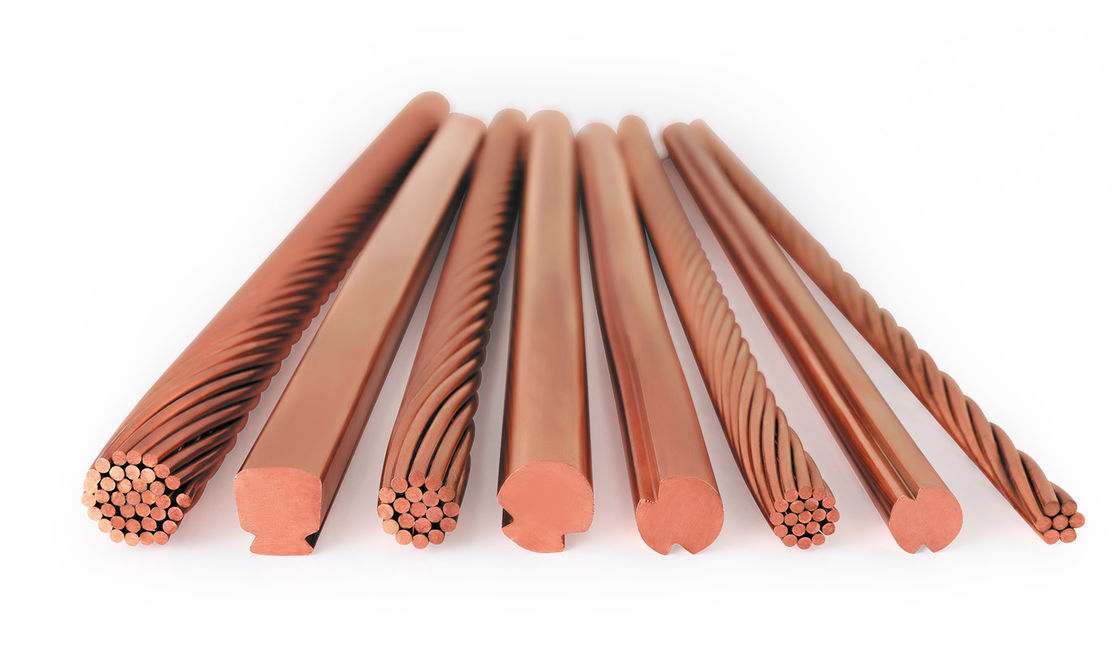

Kupferkettendraht für elektrische Eisenbahnen mit hervorragender Tragfähigkeit
Kupferkettendraht für elektrische Eisenbahnen mit ausgezeichneter Tragbarkeit
Die Kupferkette ist eine Art Oberleitungsdraht, der in Übertragungs- und Verteilungssystemen verwendet wird.ein hochleitendes Metall, bekannt für seine hervorragenden elektrischen und thermischen EigenschaftenBei der Kettung handelt es sich um die Form eines Drahtes, der zwischen zwei Stützen aufgehängt ist und eine Kurve bildet, die einem parabolischen Bogen ähnelt.
Die Kupferkettenleitung ist so ausgelegt, dass sie hohe elektrische Ströme über große Entfernungen mit minimalem Energieverlust transportiert.Die Hauptvorteile der Verwendung von Kupfer für Kettendraht sind seine hohe elektrische Leitfähigkeit und KorrosionsbeständigkeitKupfer weist eine der höchsten elektrischen Leitfähigkeit unter den üblichen Metallen auf und ermöglicht eine effiziente Übertragung von Strom.Kupfer ist oxidationsbeständig und hat eine gute mechanische Festigkeit, so dass es für Außenanwendungen geeignet ist und die Langlebigkeit des Drahtes gewährleistet wird.
Für die Geschwindigkeit und Verkehrsdichte von Zügen auf der Hochgeschwindigkeitsbahn ist eine größere Traktionsleistung erforderlich, so dass die elektrische Stromversorgung übernommen wird.
Anwendung
- Als Überspannungsquelle für U-Bahnen, leichte und schwere Verkehrssysteme, elektrisch angetriebene Minenzüge, Busse und Industriekrane.
- Ein Katendraht kann einen bestimmten Strom übertragen, um die Impedanz des Traktionsnetzes zu reduzieren, wodurch Spannungsverluste und Energieverbrauch reduziert werden.
- Der Material für die Verkleidung mit Stahldraht kann in Kupferdraht, Stahldraht, Aluminiumplattiertes Stahlträgerkabel unterteilt werden.
Spezifikation des Kupferkontaktdrahtes:
| Kupferdraht mit Strang E-CU |
Nennwert
Kreuzung
Abschnitt |
Berechneter Querschnitt |
Zahl der
Kabel |
Durchmesser |
Zugfestigkeit des Drahtes |
Widerstand
(20°C)
Ohmm2/m
|
Elektrische Leitfähigkeit
(20°C) %
IACS
|
Gewicht |
Berechnet
Trennlast |
| Draht |
Leiter |
Vor/MPa |
Nach/MPa |
| E-CU 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| aus Kupfer-Magnesium-Legierung |
Nennwert
Kreuzung
Abschnitt |
Berechneter Querschnitt |
Zahl der
Kabel |
Durchmesser |
Zugfestigkeit des Drahtes |
Widerstand
(20°C)
Ohmm2/m
|
Elektrische Leitfähigkeit
(20°C) %
IACS
|
Gewicht |
Berechnet
Trennlast |
| Draht |
Leiter |
Vor/MPa |
Nach/MPa |
| BZII 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 002778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
1649 |
106.63 |
Anmerkung: Die äußere Schicht muss rechtsgerichtet sein (Z-Rotation)
Andere Konstruktionen: beispielsweise internationale Normen oder Kundenspezifikationen - auf Anfrage
Über uns:
Jiangyin Electric Alloy Co., Ltd., früher bekannt als Jiangyin Electric Alloy Factory, wurde am 12. Juni 1985 gegründet.und Verkauf von Hilfsprodukten für HochgeschwindigkeitsbahnenDie Hauptprodukte sind Kupferlegierung, einschließlich Eisenbahnkontaktdraht, Eisenbahngetriebskabel, Kupferlegierung, Busbars und andere Kupferkomponenten.
Seit seiner Gründung hat sich das Unternehmen verpflichtet, seinen Kunden hochwertige Produkte und Dienstleistungen aus Kupferlegierung mit fortschrittlichen Managementsystemen bereitzustellen,starke Forschungs- und Entwicklungskapazitäten, ausgezeichnete Produktqualität und umfassende Dienstleistungen.
Es hat sukzessive mit Eisenbahnabteilungen des Eisenbahnminsteriums wie Shanghai, Guangzhou, Peking, Zhengzhou, Chengdu und anderen Eisenbahnabteilungen zusammengearbeitet.Lokomotiven- und Motorenherstellungsbetriebe des Eisenbahnministeriums, wie CRRC und nationale Unternehmen für die Herstellung von Motoren und elektrischen Geräten sowie bekannte in- und ausländische Unternehmen wie Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE usw.,hat strategische Kooperationsbeziehungen aufgebaut und ist ein lizenzierter Lieferant von Kupfer- und Kupferlegierungen und Kontaktdraht für das China Railway Group Electric Gasification Bureau.
Bis jetzt,Jiangyin Electric Alloy Co., Ltd.hat eine Reihe von Zertifizierungen erhalten, die das Qualitätsmanagement nach ISO9001/IATF16949, das Umweltmanagementsystem nach ISO14001,ISO45001 Arbeitsschutzmanagementsystem, China CCC, PCCC, CRCC, CE usw.
Reiches Design-Erlebnis in der Fertigung, reife zuverlässige Produktionsprozesse, bieten die zufriedenstellenden Produkte für unsere Kunden, hat unser Geschäft sowohl im In- als auch im Ausland gemacht.
In der Zukunft, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Unterstützung und Dienstleistungen:
Wir bieten technische Unterstützung und Dienstleistungen für Kupferkontaktdraht, einschließlich:
- Bereitstellung technischer Unterstützung für die Installation und Verwendung von Kupferkontaktdraht.
- Fehlerbehebung und Lösung technischer Probleme mit Kupferkontaktdraht.
- Bereitstellung technischer Beratung bei der Wartung von Kupferkontaktdraht.
- Anleitung zur Auswahl des Kupferkontaktdrahtes.
Verpackung und Versand:
Verpackung und Versand:
- Kupferdraht wird in hochwertigen Materialien verpackt, um sicherzustellen, dass er in gutem Zustand an den Kunden geliefert wird.
- Der Kupferkontaktdraht wird nach Kundenwünschen per Luft- oder Seeweg versandt.
- Wir bieten Ihnen eine Nachverfolgungsnummer, sobald das Kupferkontaktdraht ausgeliefert ist.
